顎式破碎機在運轉過程中，各個部件在摩擦力的作用下均會受到不同程度的磨損，為了確保其效能，需要對磨損的部件進行修理。下面著重介紹對顎式破碎機動顎常見問題的修理：

顎(e)式破碎機

1.裂紋修理

顎(e)式(shi)破碎機在生(sheng)產運行過程(cheng)中，經常出現(xian)動顎(e)裂紋(wen)(wen)的現(xian)象，通(tong)常部位在中下部。一般來說，對裂紋(wen)(wen)的修理順序(xu)是(shi)：

（1）檢查(cha)裂紋(wen)大(da)小。對已發現(xian)或懷疑有裂紋(wen)之部位，用煤油(you)進行徹底洗擦，然后涂以(yi)白粉或者粉筆粉，稍等(deng)片刻即可顯現(xian)出裂紋(wen)的情況(kuang)。

（2）在(zai)裂紋(wen)的(de)(de)兩端或里端鉆(zhan)一個(ge)6毫米的(de)(de)圓孔，孔深(shen)度應不(bu)小于裂紋(wen)深(shen)度的(de)(de)1.1-1.3倍。

（3）標好裂(lie)紋(wen)的輪(lun)廓范圍，選(xuan)擇(ze)確定合(he)適的焊(han)接(jie)坡(po)口(kou)(kou)（用氣焊(han)割成坡(po)口(kou)(kou)）。一般(ban)一側的坡(po)口(kou)(kou)角(jiao)度應不小于35°-45°，根據裂(lie)紋(wen)情況，可采用一面焊(han)接(jie)“V”形或兩(liang)面焊(han)接(jie)“X”形。

（4）根據動(dong)顎的(de)(de)材質，鋼的(de)(de)化學成分含(han)碳量的(de)(de)多少(shao)（有條件的(de)(de)話建議去化驗一下(xia)鋼中碳，猛，硅，磷，硫的(de)(de)含(han)量），選擇確定合適的(de)(de)焊條。

（5）正式焊接(jie)前，要將焊接(jie)部位周圍(wei)預熱到300-600℃。

（6）焊(han)接時對不須切削(xue)加工之部位，可(ke)采用較大(da)的(de)(de)電流焊(han)接，每焊(han)接一(yi)層后應(ying)進(jin)行(xing)錘(chui)擊，增加焊(han)接的(de)(de)細(xi)密度(du)和消失(shi)內應(ying)力。必要情況下，也可(ke)以采取增加補焊(han)鋼板或型鋼措施(shi)，提高其連接強度(du)，保證焊(han)接效果。

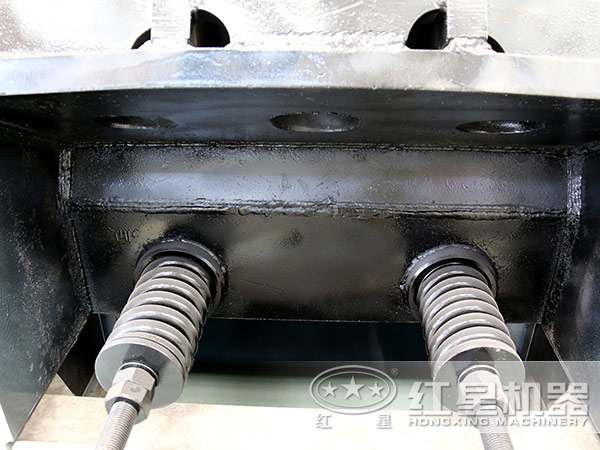

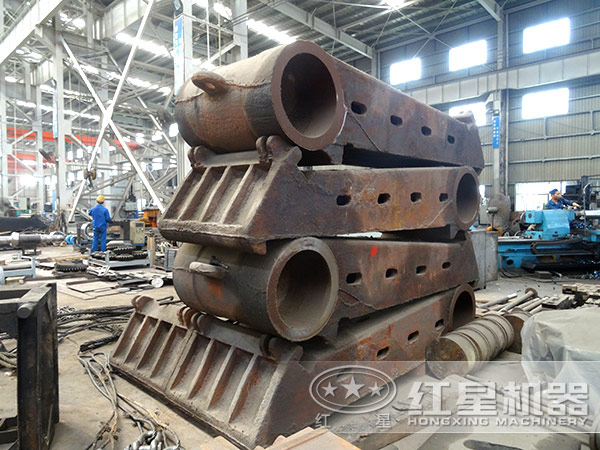

顎式(shi)破碎機動顎

2.折斷修理

動顎(e)經長期運行后(hou)或(huo)突然事故(gu)有(you)時(shi)(shi)發生(sheng)折(zhe)(zhe)斷，實(shi)踐證明，對已(yi)折(zhe)(zhe)斷的(de)動顎(e)，在采(cai)取恰(qia)當的(de)焊(han)接(jie)技術措(cuo)施(shi)后(hou)，是完全可以修復再次使(shi)用(yong)的(de)。動顎(e)折(zhe)(zhe)斷一(yi)般選用(yong)“X”形(xing)焊(han)接(jie)，每(mei)側坡(po)口可選擇(ze)45°，焊(han)接(jie)前要預先加好起臨時(shi)(shi)固(gu)定(ding)作(zuo)用(yong)的(de)拉筋，可以確保焊(han)接(jie)時(shi)(shi)不(bu)會因溫(wen)度的(de)變化發生(sheng)變形(xing)，焊(han)接(jie)后(hou)尺寸(cun)符合(he)顎(e)式破碎機(ji)整體要求(qiu)。

3.軸承孔磨偏修理

將以(yi)磨損(sun)的軸承(cheng)孔焊(han)補“長肉”，重新(xin)鏜孔（條(tiao)件不(bu)(bu)允許時，可用車床改(gai)裝進行(xing)鏜孔），恢(hui)復顎式破碎(sui)機原配(pei)(pei)合(he)尺寸(cun)。可選用D/d配(pei)(pei)合(he)，采用此法時必須(xu)注意，要選用合(he)適的焊(han)條(tiao)，電流不(bu)(bu)要大，否則焊(han)后(hou)加工困難。 對已磨損(sun)的軸承(cheng)孔，進行(xing)擴孔后(hou)嵌(qian)套（套厚度5-6mm），套的外圈可選用D/gc配(pei)(pei)合(he)，內孔選用D/d配(pei)(pei)合(he)。

顎式破(po)碎機軸(zhou)承

4.支撐墊凹槽磨損或偏斜修理

對已磨(mo)損(sun)或(huo)偏斜部位，用電焊“長肉”后(hou)再(zai)到機(ji)床上進(jin)行(xing)刨削(xue)加工(gong)，恢(hui)復原配合尺寸(cun)。當磨(mo)損(sun)或(huo)偏斜過大時，也可以采用焊補一層(ceng)適(shi)當厚度的鋼板，再(zai)進(jin)行(xing)刨削(xue)加工(gong)，恢(hui)復原配合尺寸(cun)。修理后(hou)的支撐墊(dian)凹槽中心(xin)(xin)線與偏心(xin)(xin)軸小(xiao)心(xin)(xin)線的不(bu)平行(xing)度偏差，應不(bu)大于(yu)0.2mm。

專業的紅星(xing)顎(e)破技(ji)師(shi)

顎(e)式破碎機在(zai)使用操(cao)作過程中，必(bi)須注意經常維護(hu)和定(ding)期維修。在(zai)介紹過動顎(e)的修理之后，紅(hong)星重(zhong)工將(jiang)陸續(xu)為您介紹其他易損部(bu)件(jian)的修理，希望對您有所幫助。
