反擊錘(chui)式(shi)破碎機是紅星公司在吸收國內外先(xian)進技術(shu)基礎上精心(xin)設計出的(de)(de)新產品。它利用(yong)錘(chui)頭產生(sheng)的(de)(de)沖(chong)擊能(neng)對(dui)物(wu)料(liao)(liao)進行(xing)破碎，可(ke)(ke)用(yong)于泛建材(cai)、礦(kuang)石破碎、鐵路、高速公路、能(neng)源(yuan)，交通、能(neng)源(yuan)、水泥、礦(kuang)山、化工等行(xing)業中用(yong)來中細碎物(wu)料(liao)(liao)。紅星生(sheng)產的(de)(de)該(gai)設備，無論是在生(sheng)產能(neng)力(li)還是使用(yong)壽命上都(dou)是高的(de)(de)，對(dui)設備感興趣可(ke)(ke)以隨(sui)時聯系進行(xing)咨詢。

反擊錘式破(po)碎機工作現場(chang)

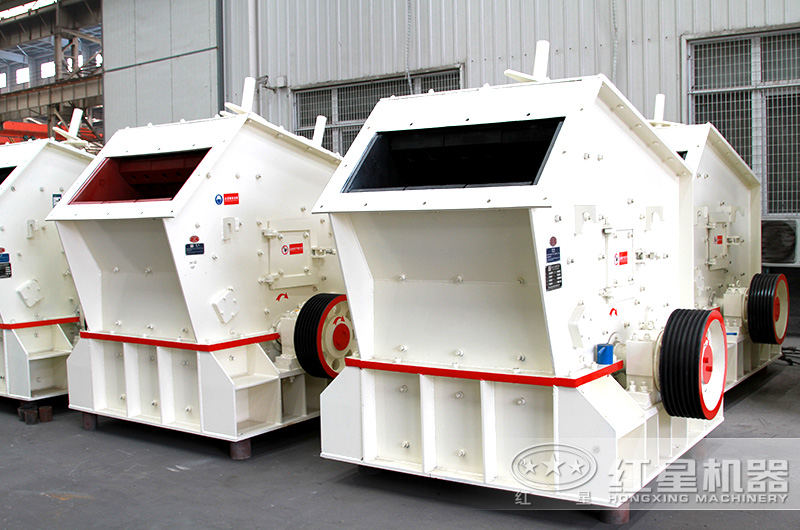

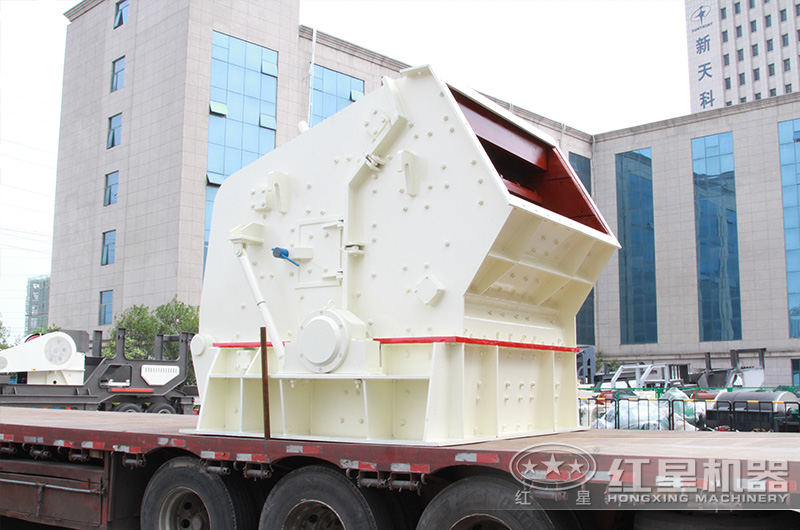

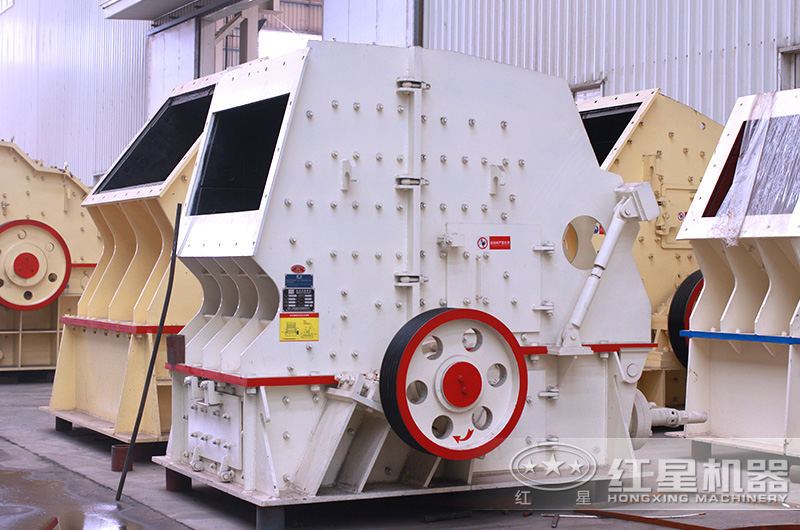

圖片實拍

在線咨詢     定制生產

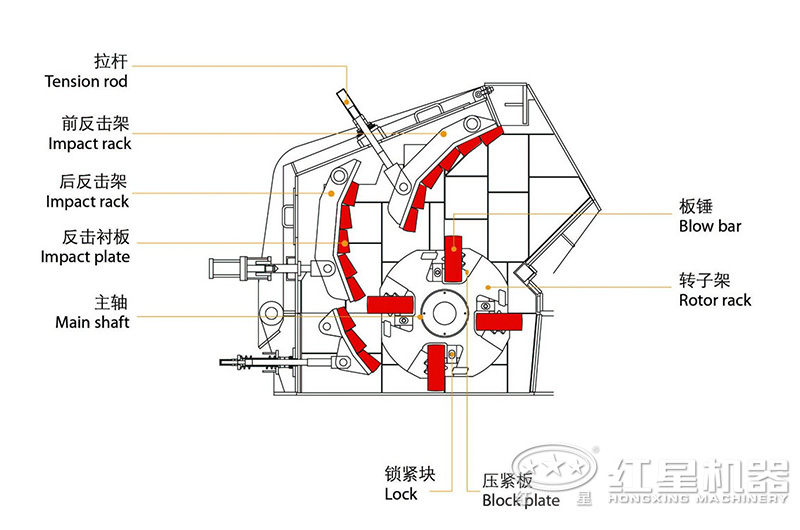

結構介紹

主(zhu)要由(you)(you)錘(chui)頭(tou)轉(zhuan)(zhuan)(zhuan)子(zi)、機(ji)殼(ke)兩部(bu)分組成，錘(chui)頭(tou)轉(zhuan)(zhuan)(zhuan)子(zi)部(bu)分由(you)(you)錘(chui)頭(tou)、轉(zhuan)(zhuan)(zhuan)軸、轉(zhuan)(zhuan)(zhuan)盤、皮帶輪(lun)、飛(fei)輪(lun)、軸承等(deng)零(ling)部(bu)件組成。錘(chui)頭(tou)活動(dong)地鉸接(jie)在(zai)轉(zhuan)(zhuan)(zhuan)子(zi)的轉(zhuan)(zhuan)(zhuan)盤上(shang)(shang)，轉(zhuan)(zhuan)(zhuan)軸連同轉(zhuan)(zhuan)(zhuan)盤支撐(cheng)在(zai)機(ji)殼(ke)兩側滾動(dong)軸承座上(shang)(shang)，轉(zhuan)(zhuan)(zhuan)軸的一端裝(zhuang)有(you)飛(fei)輪(lun)起(qi)(qi)到(dao)平(ping)衡作用，另一端裝(zhuang)有(you)皮帶輪(lun)通過傳動(dong)三角帶與電機(ji)連接(jie)；機(ji)殼(ke)采用鋼板焊接(jie)而成，主(zhu)要由(you)(you)進料斗、上(shang)(shang)部(bu)機(ji)殼(ke)、下部(bu)機(ji)殼(ke)、活動(dong)機(ji)殼(ke)組成，機(ji)殼(ke)內壁鑲有(you)錳鋼襯板，起(qi)(qi)保護(hu)作用。

工作原理

1、進料

物料是利(li)用高(gao)(gao)速旋轉(zhuan)的板(ban)錘錘擊進(jin)入破(po)碎(sui)(sui)區域，并(bing)受到板(ban)錘的高(gao)(gao)速沖擊而(er)破(po)碎(sui)(sui)，物料在(zai)設定的流(liu)道內(nei)沿(yan)第一、第二反擊板(ban)經一定時間一定長度的反復沖擊路線使物料破(po)碎(sui)(sui)。

2、破碎

破碎(sui)的(de)(de)力來自(zi)兩方面，一方面是物料(liao)間(jian)的(de)(de)互相碰擊(ji)(ji)產(chan)生(sheng)(sheng)的(de)(de)作用(yong)力。另一方面，物料(liao)受到板錘的(de)(de)打擊(ji)(ji)、與(yu)反擊(ji)(ji)板的(de)(de)沖(chong)擊(ji)(ji)產(chan)生(sheng)(sheng)的(de)(de)力，這些(xie)力共同作用(yong)物料(liao)，使物料(liao)不斷產(chan)生(sheng)(sheng)裂縫(feng)(feng)，松散而致粉碎(sui)。當物料(liao)粒(li)度小于(yu)反擊(ji)(ji)板與(yu)板錘之間(jian)的(de)(de)縫(feng)(feng)隙時(shi)，就被卸出(chu)。調(diao)整反擊(ji)(ji)架(jia)與(yu)轉子之間(jian)的(de)(de)間(jian)隙可達到改變物料(liao)出(chu)料(liao)粒(li)度和物料(liao)形狀的(de)(de)目(mu)的(de)(de)。

3、排料

最后，則是(shi)篩分排(pai)出物料(liao)(liao)(liao)，物料(liao)(liao)(liao)不(bu)端地沿其(qi)本身(shen)的(de)界面和自然裂隙產(chan)生裂紋(wen)、疏(shu)松而(er)被破(po)碎并隨之進入蓖板(ban)工作(zuo)區(qu)。粒(li)徑合格后的(de)物料(liao)(liao)(liao)通過(guo)蓖板(ban)5排(pai)出。個別較大的(de)料(liao)(liao)(liao)塊在蓖板(ban)工作(zuo)區(qu)繼續(xu)受到(dao)錘頭的(de)沖(chong)擊(ji)(ji)或研磨(mo)而(er)再破(po)碎，直至物料(liao)(liao)(liao)的(de)粒(li)度小于反擊(ji)(ji)板(ban)與打擊(ji)(ji)板(ban)之間的(de)間隙時即可被卸出。

性能優勢

1、不怕濕，不堵塞

反擊錘式(shi)破碎機的進料溜槽和(he)反擊板可(ke)配備加熱裝(zhuang)置，這樣在處理物料含水量過大(da)時可(ke)以(yi)防(fang)止(zhi)物料的粘結，可(ke)以(yi)有(you)效處理含濕量較大(da)的物料，防(fang)止(zhi)破碎機的堵塞現象。該機設計沒有(you)篩(shai)網篦底(di)，不(bu)存在糊堵篩(shai)板的問題，更不(bu)存在細粉不(bu)能及時排出，重復粉碎的問題。

2、出料粒度可調

出料粒度可(ke)通過(guo)多種方式調(diao)(diao)節，如調(diao)(diao)節轉子速(su)度、調(diao)(diao)節反擊板和研磨腔的(de)間(jian)隙等。間(jian)隙調(diao)(diao)節可(ke)通過(guo)機械式或液壓式進行調(diao)(diao)節，采用液壓調(diao)(diao)節系(xi)統可(ke)方便地通過(guo)就地操作按(an)鈕或運程(cheng)控制系(xi)統完(wan)成間(jian)隙的(de)調(diao)(diao)整。

反擊板坡度設計

為(wei)了(le)讓物料(liao)充分被破碎，在(zai)設(she)計反擊(ji)(ji)板(ban)時應有一(yi)定的(de)傾斜角(jiao)(jiao)度，反擊(ji)(ji)板(ban)傾斜后，機內(nei)的(de)容(rong)積增大，提高看生產率。當然傾斜角(jiao)(jiao)不(bu)能(neng)過大，根據經驗，傾斜角(jiao)(jiao)度一(yi)般為(wei)30度，反擊(ji)(ji)板(ban)本(ben)身(shen)不(bu)厚，但是(shi)為(wei)了(le)防止反擊(ji)(ji)板(ban)斷裂，要在(zai)下面(mian)加固一(yi)層厚厚的(de)鑄鐵。

技術參數
